Mengkoneksikan OS Host dan OS Virtual

Kali ini OS Host yang saya gunakan adalah Windows 7 dengan OS Virtual Mikrotik. Langkah - langkah mengkoneksikan kedua nya yaitu :

1. Masukkan ke OS Virtual Mikrotik.
2. Setelah login, silakan cek interface yang tersedia dengan cara ketik interface print


    dari gambar diatas dapat kita lihat bahwa sudah tersedia dua ethernet.

3. Selanjutnya set IP Address. Kali ini saya memberi IP Address 192.168.10.5 pada ether0.
    Terlihat pada gambar dibawah ini


4. Lalu pada PC Host, masuk ke Control Panel >> Network and Internet >> Network and Sharing Center >> pada Virtual Host Only tambahkan IP Address yang sekelas dengan IP Public tadi. Saya memberi IP : 192.168.10.1 dengan Subnetmask 255.255.255.0


5. Untuk mengecek koneksi lakukan ping dari OS Host ke OS Virtual melalui Command Line.


 Jika tampilan sudah seperti gambar di atas, berarti konfigurasi yang dilakukan berhasil.

6. Lakukan juga ping dari OS Virtual ke OS Host.


Nah, sekarang mikrotik anda sudah dapat terkoneksi dengan PC Host. Untuk melakukan konfigurasi mikrotik lainnya dapat juga dilakukan melalui Web Browser atau Winbox, dengan cara ketikan IP Address Mikrotik pada address bar seperti di bawah ini :

18.10.12

Konfigurasi Mikrotik sebagai Gateway

Pada Postingan ini akan dijelaskan tentang konfigurasi Mikrotik sebagai Gateway, sehingga Mikrotik dapat terkoneksi internet. Untuk dapat melakukan konfigurasi ini, diperlukan minimal 2 LANCard. Pertama untuk IP Public dan kedua untuk IP Local.
(kali ini saya melakukan konfigurasi dengan menggunakan VM VirtualBox)

1. Untuk cek ketersediaan interface, caranya :
    interface print


2.  Memberi IP Address pada interface Public (ether0) dan Local (ether1)
     ip address
     add >> Public (nama interface)
     192.168.10.5/24 (ketik IP Address public)
     add >> Local (nama interface)
     192.168.20.5/24 (ketik IP Address untuk local)


  Lakukan sama seperti pada gambar. Jangan lupa ketikkan perintah ip address print untuk pengecekan.

3. Memberi default gateway. Diasumsikan gateway untuk koneksi ke internet adalah 192.168.10.1
    ip route
    add gateway=192.168.10.1
    ip route print


 4. Selanjutnya keluar dari mikrotik. Pada menu virtualbox pilih File >> Preferences >> Network >> double klik pada VirtualBox Host-Only Ethernet Adapter >> set IP Address : 192.168.10.1 dan Subnetmask : 255.255.255.0 >> OK
      Lalu masuk lagi ke Mikrotik.

5. Ping ke gateway untuk memastikan konfigurasi sudah benar


Nah langkah selanjutnya agar Mikrotik di OS virtual dapat konek (terhubung) dengan modem yang terkoneksi dengan OS utama adalah dengan sharing modem. Caranya :

a. Pada OS utama masuk ke modem properties >> sharing ke VirtualBox Host-Only Network >> OK
b. Masuk ke Mikrotik, lakukan konfigurasi DNS server
    ip dns ser server=10.0.28.66
    ip dns print


c. Ping google.com untuk cek konfigurasi dns berhasil atau tidak.


 Mikrotik anda sudah bisa terhubung ke internet . Selamaaaatttt !

10.10.12

Perintah -perintah Dasar pada Mikrotik OS

Berikut ini adalah beberapa perintah dasar Mikrotik dengan menggunakan Command Line Interface (CLI) :

1. Memberi nama router
    system identity set name=arum


2. Memberi nama pada Interface Ethernet
    interface
    interface/> set 0 name=Public
    interface/> set 1 name=Local


    Setelah itu ketik interface print untuk melakukan pengecekan.

9.10.12

Paket - Paket Instalasi Mikrotik

1. Paket PPP (Point to Point Protocol)

Paket PPP (Point to Point Protocol) mempakan paket yang memuat protocol PPP. Paket PPP ini diperlukan untuk fitur komunikasi serial dengan menggunakan PPP, ISDN PPP, L2TP dan PPTP serta komunikasi PPP on Ethernet (PPPoE). Paket PPP digunakan untuk komunikasi Wide Area Network dengan menggunakan kompunikasi serial mode asyncronous maupun mode syncronous. Fitur PPP ini jika digunakan pada mode syncronous akan memerlukan hardware tambahan tertentu dan yang didukung oleh driver dalam paket synchronous.

2. Paket DHCP

Paket Dynamic Host Configuration Protocol (DHCP) merupakan paket yang memuat fitur DCPC baik yang diperlukan untuk menjadi client maupun server. Dengan menggunakan fitur DHCP client interface ethernet dapat diberi. alamat IP, netmask dan default gateway secara dynamic. Pada saat DHCP client mendapatkan semua informasi tersebut maka secara otomatis interface ethernet dhep client tersebut diset alamat IP dan netmask sesuai yang diberikan dhep server. Jika tersedia default gateway maka default gateway pada tabel routing juga diupdate berdasarkan informasi DHCP server. Jika waktu aktif dhep client terlewati maka alamat ip, netmask dan default gateway dan dhep server tidak tersedia maka alamat IP invalid dan default gateway akan dihapus dari tabel routing.
Selain Fitur DHCP client, Mikrotik juga dapat berfungsi sebagai DHCP server maupun DHCP Relay.

3. Paket Advancedtools

Paket ini memuat fitur email client, ping, netwatch, traceroute, bandwidth tester, traffic monitoring, mrtg dan utility lain yang sering diperlukan untuk mengetahui kondisi router maupun jaringan. Fitur netwatch merupakan salah satu fitur yang memungkinkan Mikrotik menjadi lebih pintar dan dapat memilih konfigurasi berdasarkan script (urutan perintah) sesuai kondisi jaringan (netwatch). Paket advanced tools ini terdapat pada semua level lisensi.

4. Paket Arlan

Paker ARLAN merupakan dukungan Mikrotik untuk penggunaan card ISA Arlan 655 Wireless
Interface agar dapat secara transparant berkomunikasi dengan lawannya. Jika Anda menginstalasi paket ARLAN ini berarti Anda memerlukan minimum lisensi Mikrotik level 4.

5. Paket GPS

Mikrotik RouterOS dapat menggunakan Penerima Global Positioning System (GPS) sebagai
referensi waktu Network Time Protocol (NTP) dan lokasi. Paket GPS ini memerlukan lisensi level 1 (SOHO) dan dapat mengadopsi beberapa format staTidar seperti Garmin, NMEA 0183, Simple Text Ouput Protocol. GPS didukung oleh 24 satelit dengan 6 jenis orbital dengan masa orbit 12 jam, sehingga dari bumi dalam satu saat dapat terlihat 5 atau 6 satelit. Penerima GPS menghitung posisi dan waktu berdasarkan informasi diterima dari 4 satelit. Mikrotik RouterOS selain dapat menggunakan GPS juga dapat mengatur waktu secara presisi dari ntp server.

6. Paket Hotspot

Paket Hotspot digunakan untuk melakukan authentication, authorization dan accounting
pengguna yang melakukan access jaringan melalui gerbang hotspot. Pengguna hotspot sebelum melakukan access jaringan perlu melakukan authentication melalui web browser baik dengan protocol http maupun https (secure http). Hotspot gateway memerlukan tambahan memory dan cpu proses jika digunakan untuk menghitung dan mengamati traffic lokal yang sedang berjalan. Paket Hotspot memerlukan lisensi level 1 ( untuk 1 hotspot user) dan I tersedia untuk jumlah pengguna lebih banyak pada level lisensi diatas 3.

7. Paket ISDN

Mikrotik router dapat berfungsi sebagai ISDN client maupun server. Fungsi dialup
dapat diatur secara permanen ataupun dialondemmand. IP address yang diberikan oleh ISP dapat digunakan sebagai default route dalam routing table.

8. Paket LCD

Paket LCD digunakan untuk menampilkan informasi kondisi system Mikrotik melalui layar LCD mini yang tersambung ke paralel ataupun USB.

9. Paket NTP

Paket Network Time Protocol digunakan untuk menyelaraskan sistem waktu komputer dalam
jaringan. Akan sangat baik apabila I paket ntp ini melakukan penselarasan waktu dengan menggunakanl ntp server standar dan menggunakan gps (perlu paket gps).
Mikrotik NTP dapat digunakan sebagai server dan client. Pada model server dapat menggunakan unicast, broadcast, multicast danj manycast. Sedang pada mode client menggunakan unicast dengan l fungsi server referensi primary dan secondary NTP.

10. Paket Radio LAN

Mikrotik Router OS mendukung penggunaan Wirellgss Radio LAM hardware antara lain:
- RadioLAN ISA card (Model 101)
- RadioLAN PCMCIA card
RadioLAN ini hanya merupakan driver saja dan memerlukan pakJ wireless dan dapat digunakan untuk lisensi minimum level 4.

11. Paket Router Board

Paket Routerboard adalah paket yang digunakan untuk mendukung penggunaan Mikrotik pada papan rangkaian khusus. Papan rangkaian khusus tersebut pada dasarnya merupakan
komputer minimum (tanpa hardisk controller, vga dan sound) dengan kartu jaringan, catu daya lebih sederhana (cukup +12VDC) dan performa sangat minimum.

12. Paket Routing

Paket routing, akan Anda perlukan jika jaringan Anda menggunakan routing dynamic. Mikrotik dapat menggunakan RIP, OSPF, maupun BGP versi 4.

13. Paket Security

Paket security berisikan dukungan untuk keamanan komunikasi (dengan menggunakan sistem pengkodean encryption). Paket ini diperlukan oleh Mikrotik untuk menjalankan IP Security (IPSec)J Secure Shell, dan untuk menjalankan WinBox® pada mode aman I(secure).

14. Paket Synchronous

Paket ini diperlukan jika kita akan mengkoneksikan Mikrotik RouterOS® ke jaringan Wide Area Network (WAN) yang memerlukan interface serial synchronous seperti frame relay, dan pointtopoint leased line.

15. Paket Telephony

Mikrotik RouterOS® memerlukan paket telephony ini untuk mengatur layanan kompunikasi
dengan menggunakan Voice over IP (VoIP). Paket ini selain memberikan fungsi sebagai
gatekeeper juga mendukung penggunaan beberapa hardware VoIP terpasang pada Mikrotik
RouterOS.
Paket telephony Mikrotik RouterOS® memenuhi standar spesifikaM H.323v4 International
Telecomunication Union Telecomunicational(ITUT).
H.323 adalah standar yang digunakan untuk mengirimkarJ (nultimedia voice, video dan data) melalui saluran IP (internet)! H.323v4 memuat standar lain yaitu H.245, H225, Q.931, H.450.1,1 RTP (realtime protocol).

16. Paket UPS

UPS monitor menggunakan standar UPS APC "smart" signaling melalui RS232 ataupun USB.
Fitur ini memudahkan administrator memonitor dan mengamankan router dari kerusakan akibat gangguan catu daya. Untuk melakukan pengamanan tersebut router akan selalu memoniter kondisi baterei UPS saat catu daya utama tidak tersedia. Jika kondisi baterei UPS di bawah 10% maka fitur ini memerintahkan router ke kondisi hibernate. Saat baterei UPS habis router telah pada kondisi hibernate dan siap untuk kembali aktif saat catu daya utama kembali.

17. Paket Web Proxy

Paket Webproxy Mikrotik RoterOS® mengimplementasi proxy server dengan fitur:
- HTTP proxy normal
- HHTP Transparent proxy
- Access list berdasar sumber, tujuan, URL dan cara access Pengaturan Cache (pengaturan
jenis object yang dicache)
- Pengaturan Access langsung (access langsung atau lewat proxy server lain)
- Kemampuan pencatatan.

18. Paket Wireless dan Wirelesslegacy

Paket ini lebih banyak memuat driver yang diperlukan untuB menjalankan kartu jaringan
nirkabel (wireless).

Sumber : http://volkshymne.blogspot.com

Instalasi Mikrotik 5.20

Seperti yang saya janjikan pada postingan sebelumnya, kali ini saya akan menjelaskan tentang langkah-langkah instalasi Mikrotik. Saya menggunakan Mikrotik 5.20, jika Anda ingin mendownload silakan klik disini.

Karena pada proses instalasi ini saya lakukan di Virtual Machine VirtualBox, maka langkah pertama yaitu Setting Storage lalu browse file .iso nya.



 1. Kita mulai langkah instalasi yang pertama. Muncul tampilan Welcome, yang berisi paket-paket data yang akan kita instal.


Kita pilih semua paket yang akan kita instal dengan menekan 'a' lalu tekan 'i' untuk menginstal.
--------------------------------------------------------------
Penjelasan paket-paket instalasi mikrotik :
a. PPP (Point to Point Protocol)
   Diperlukan untuk fitur komunikasi serial dengan menggunakan PPP, ISDN PPP, L2TP dan PPTP serta komunikasi PPP on Ethernet (PPPoE).

b. DHCP
   Adalah Paket yang memuat fitur DCPC baik yang diperlukan untuk menjadi client maupun server. Dengan menggunakan fitur DHCP client interface ethernet dapat diberi. alamat IP, netmask dan default gateway secara dynamic. Pada saat DHCP client mendapatkan semua informasi tersebut maka secara otomatis interface ethernet dhcp client tersebut diset alamat IP dan netmask sesuai yang diberikan dhcp server.

Berhubung pada postingan ini saya fokus dengan langkah - langkah Instalasi, maka untuk penjelasan paket-paket instalasi Mikrotik akan saya jelaskan pada postingan selanjutnya :)

2. Lanjut ke langkah instalasi yang kedua, setelah menginstal paket, akan muncul pilihan "Do you want to keep old configuration ? . Pilih 'Y'.

3. Selanjutnya muncul peringatan yang maksudnya memberitahu bahwa semua data akan hilang.  Pilih 'Y' untuk melanjutkan proses instalasi.


4. Tunggu proses instalasi, biasanya proses instalasi Mikrotik ini relatif cepat, kurang dari 10 menit.
    Setelah proses selesai, pilih ENTER untuk merestart komputer secara otomatis.


5. Setelah restart, pada tampilan ini kita diminta untuk checkdisk. Pilih 'Y' untuk menyetujui atau 'N' untuk tidak menyetujui.


6. Muncul tampilan login. Silakan login sebagai admin, dan password di 'enter' saja karena default password kosong.


7. Jika instalasi dan login berhasil, maka akan muncul tampilan awal Mikrotik seperti di bawah ini.


Welcome to Mikrotik RouterOS :D

Mengenal Mikrotik

Apa kalian tahu apa itu Mikrotik ? Nah kali ini saya akan membahas sedikit tentang apa itu Mikrotik.


Mikrotik adalah suatu sistem operasi atau software yang diperuntukkan sebagai network router. Untuk konfigurasinya dapat dilakukan melalui aplikasi seperti Winbox, Putty, Telnet, dll.

Kelebihan dari Mikrotik sendiri adalah proses instalasinya cukup menggunakan standard PC (Personal Computer), karena Mikrotik ini tidak berbasis GUI melainkan CLI (Command Line Interface).




Ada 2 jenis mikrotik yaitu :
1. Mikrotik RouterOS (dalam bentuk software).
2. BUILT-IN Hardware Mikrotik (dalam bentuk hardware yang dikemas dalam bentuk board router yang didalamnya sudah terinstal Mikrotik RouterOS).

Nah Mikrotik RouterOS itu adalah software yang memiliki berbagai fitur pengaturan jaringan. Mikrotik RouterOS dapat di instal di komputer maupun perangkat khusus lainnya, sehingga komputer dapat difungsikan sebagai router yang handal.

Berikut fitur-fitur yang dimiliki oleh Mikrotik RouterOS :


·         ROUTING
      Static Router, Policy Router, ECMP, RIP, OSPF, BGP
·         FIREWALL
      Mangle, Filter, Layer 7 Filtering, Address List, NAT
·         QUALITY OF SERVICE
      Simple Queue, HTB, PFIFO, BFIFO, PCQ, SFQ, RED
·         WIRELESS NETWORK
      PTP, PTMP, Nstream, Dual Nstrea, WDS
·         IP TUNNEL
      PPTP, IPIP, IPSec, EoIP, L2TP, MPLS, OpenVPN
·         AUTHENTICATION
      PPPoE, Hotspot, Radius
·         INTERFACE
     Gigabit, Ethernet, Wireless, V35, G703, ISDN, Dial UP, Bridge, Bonding, STP, RSTP
·         SERVICES
      DHCP Server, IP Poll, Web proxy, DNS Cache

Nantikan postingan selanjutnya yaaa, saya akan membahas tentang langkah instalasi Mikrotik RouterOS xoxo

4.10.12

Instalasi Linux Ubuntu 9.10

Pada postingan ini saya akan memberikan sedikit gambaran tentang langkah - langkah menginstalasi Linux Ubuntu 9.10 di Virtual Machine. Ubuntu ini adalah salah satu produk yang didistribusikan oleh Linux dan merupakan Software bebas atau biasa disebut open source. Berikut langkah - langkah instalasinya :

1. Masukkan CD instalasi Ubuntu pada saat firstbooting.

2. Pada tampilan Language seperti gambar dibawah silakan pilih bahasa yang dapat digunakan sebagai bahasa default Ubuntu.


3. Pilih Install Ubuntu.



4. Pilih bahasa yang akan dipakai pada proses instalasi.

5. Pilih lokasi tempat anda berada. Lalu pilih Forward.


6. Pada keyboard layout, saya memilih Suggested option : USA.


7. Selanjutnya pada tampilan Prepare Disk Space, pilih forward.


8. Pada tampilan Who are you ? Masukkan nama, username dan password user. Lanjutkan dengan klik Forward.


9.  Pilih Install.

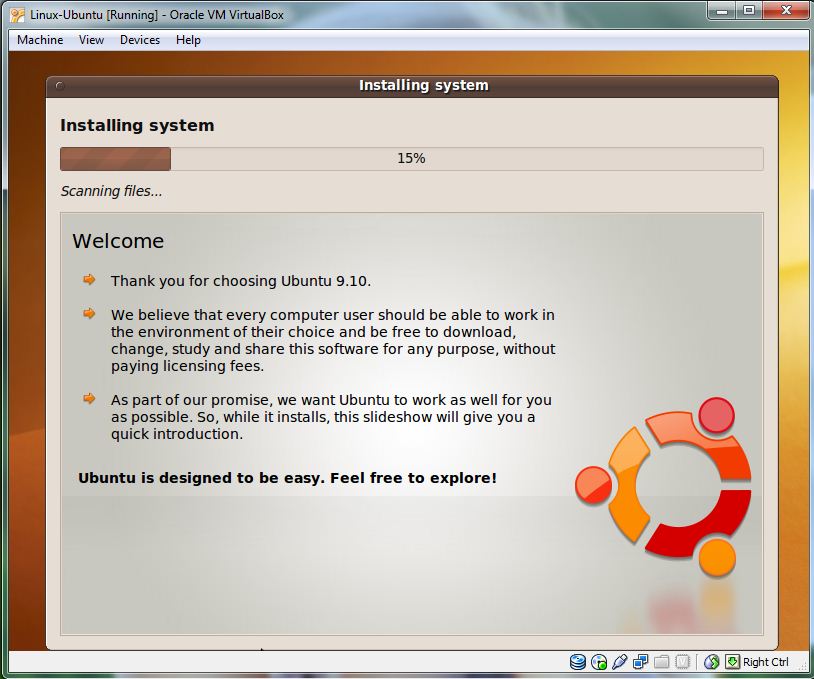

10. Proses instalasi sedang berlangsung.


11. Setelah proses instalasi selesai, login lah menggunakan username dan password yang telah di setting pada proses instalasi tadi.




12. Congratulation ! instalasi telah berhasil, selamat menikmati :)
